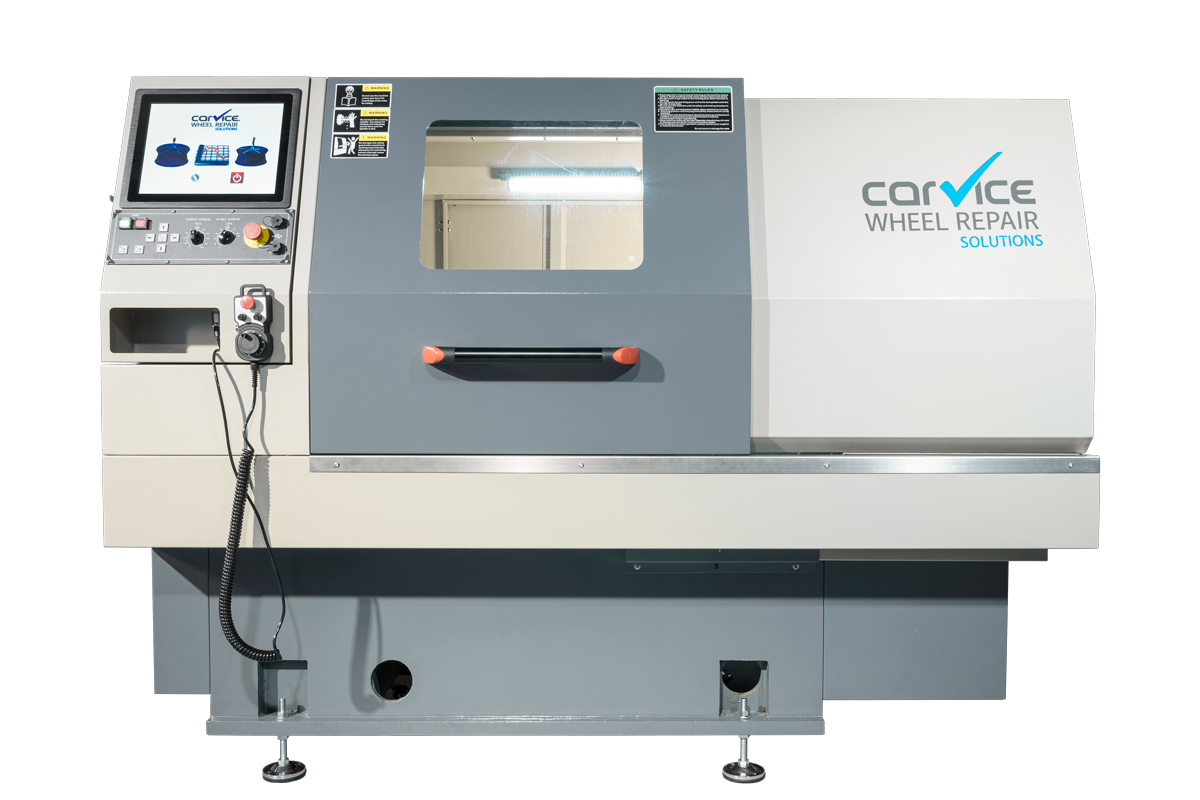

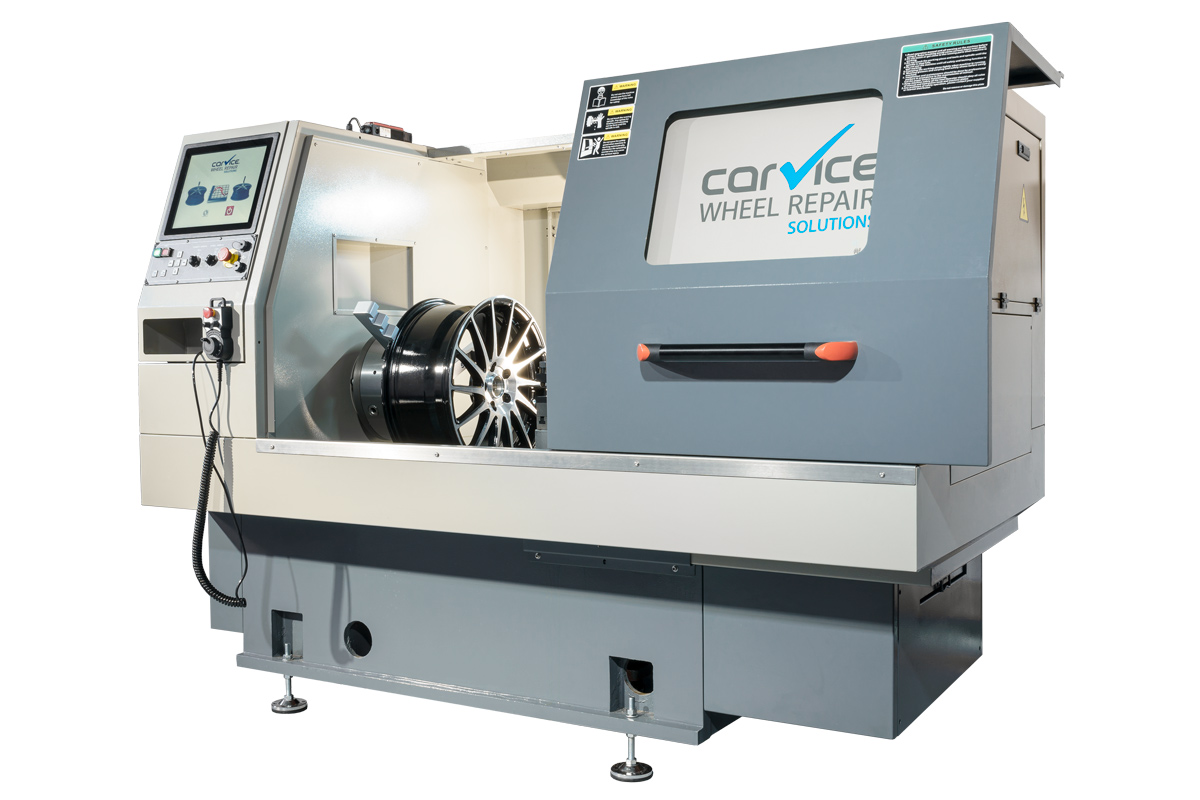

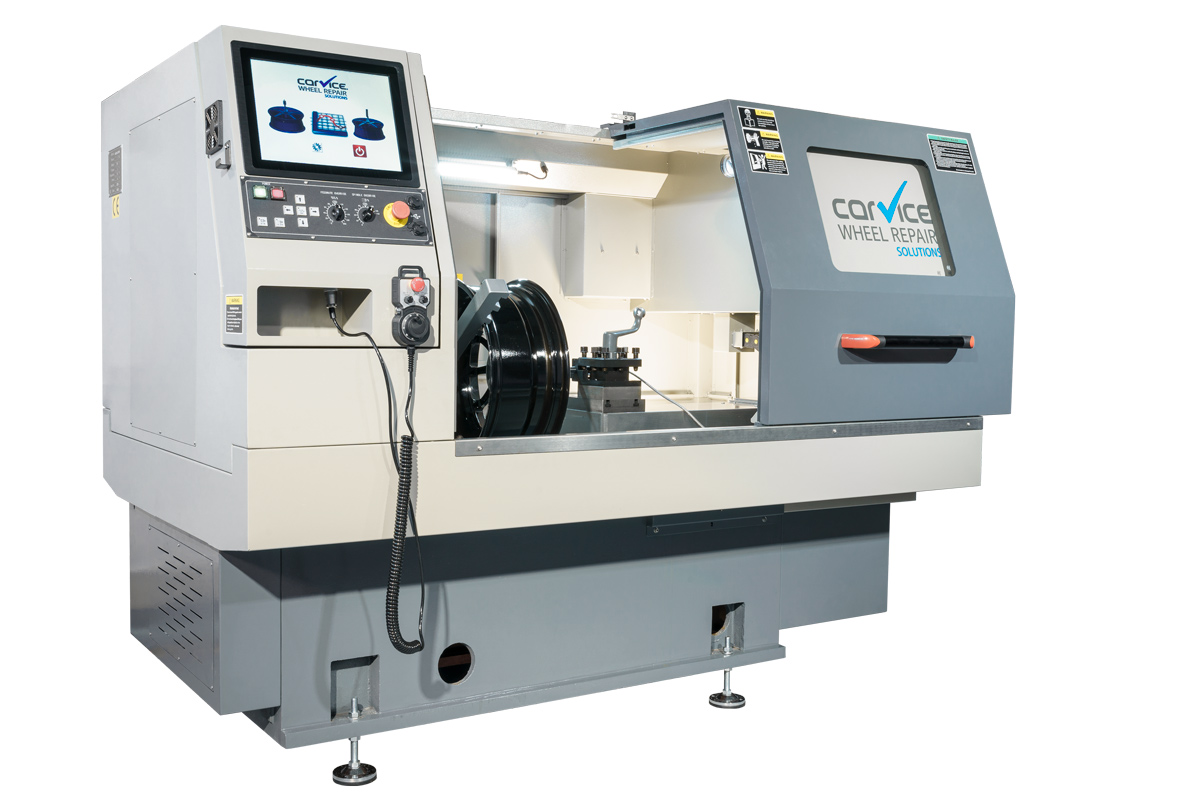

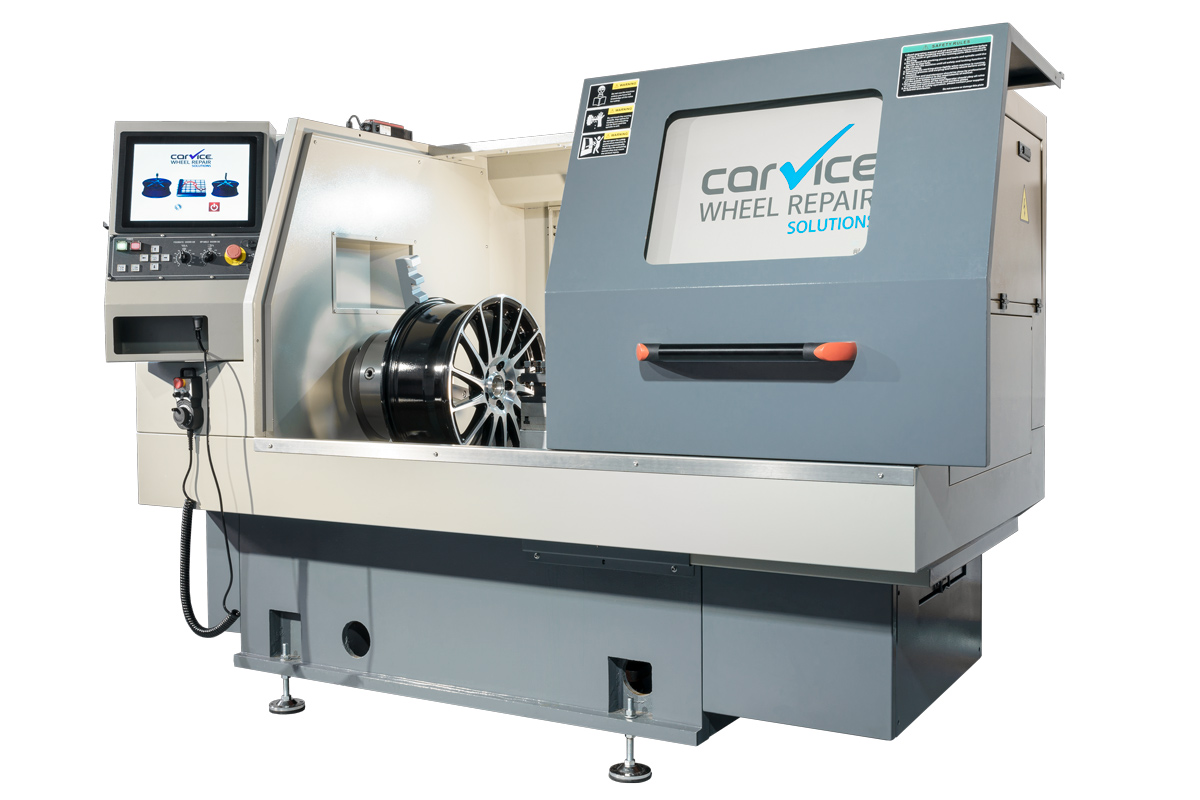

WHEEL DIAMOND CUTTER DC-28

CNC-gesteuertes Reparatursystem für glanzgedrehte Felgen

+3

Technische Daten

Vorteile

Anwendung

Produktvideo

FAQ

Anfrage

ab 32.240,- EUR
zzgl. MwSt. u. Fracht

Einsatzmöglichkeiten

Der WHEEL DIAMOND CUTTER DC-28 wurde speziell entwickelt für die hochpräzise Reparatur und Veredelung von glanzgedrehten sowie lackierten oder gepulverten Aluminiumfelgen. Diese innovative Maschine meistert selbst anspruchsvollste Felgenformen und Tiefbettfelgen mit Leichtigkeit und Präzision.

Dank unserer fortschrittlichen, benutzerfreundlichen CNC-Bearbeitungssoftware realisiert der DC-28 eine exakte, automatisierte Bearbeitung der Felgenoberflächen. Ob vollständige Frontbearbeitung oder gezielte Randzonenmodifikation – die Anpassung der Messkurve erfolgt individuell nach Ihren spezifischen Anforderungen.

Eine unserer herausragenden Innovationen ist die Fähigkeit des DC-28, bereits ab einem Materialabtrag von nur 0,01 mm zu arbeiten. Diese Präzision ist bei anderen Aluminiumfelgen-Reparaturmethoden unerreicht und ermöglicht eine exakte Kontrolle über den Abtrag von Klarlack oder Grundmetall.

Der DC-28 überzeugt nicht nur durch seine technische Leistungsfähigkeit, sondern auch durch vielfältige Komfort- und Dokumentationsfunktionen. Ein Highlight ist die innovative Zertifikatfunktion, die es Anwendern ermöglicht, mit nur wenigen Klicks auftragsbezogene Bearbeitungszertifikate für jede Felge zu erstellen. Diese Zertifikate sind umfassen unter anderem wichtige Informationen wie Mess- und Bearbeitungsdaten, die Fahrgestellnummer sowie das amtliche Kennzeichen. Dadurch wird nicht nur die Dokumentation vereinfacht, sondern auch die Qualitätssicherung erheblich verbessert.

Benutzerfreundlichkeit und Bedienkomfort stehen beim DC-28 im Vordergrund. Die intuitive Bedienbarkeit, unterstützt durch eine logisch strukturierte Menüführung mit selbsterklärenden Symbolen, macht den Bearbeitungsprozess einfach und angenehm. Zudem sind keine Vorkenntnisse in der Zerspanungstechnik erforderlich. Wir bieten eine umfassende Schulung Ihrer Mitarbeiter direkt vor Ort und gewährleisten kontinuierlichen Support.

Optimieren Sie die Abläufe und Effizienz in Ihrer Felgeninstandsetzung mit dem WHEEL DIAMOND CUTTER DC-28. Durch seinen logischen und optimierten Prozessablauf erreicht die Maschine eine Produktivität von ca. 4 bis 7 Felgen pro Stunde, wodurch Sie Ihre Arbeitsprozesse erheblich beschleunigen können.

PRÄZISIONS
SECHSBACKENFUTTER

3D TASTSENSOR-
ERFASSUNG

GEZIELTE
RANDBEARBEITUNG

ZERTIFIKAT
FUNKTION

EUCHNER
SICHERHEITSTECHNIK

TOUCHSCREEN
INTERFACE

INTUITIVE
CNC-SOFTWARE

WLAN
INTEGRATION

FERNWARTUNG
SUPPORT

JAHRE
GARANTIE

Technische Daten

Artikel-Nr.	WHE40100
Felgendurchmesser	12 - 28“
Positioniergenauigkeit	0,016 mm
Genauigkeit der Neupositionierung	0,008 mm
Mindestschnitttiefe	0,01 mm
Schnittgeschwindigkeit	0,001 – 5 m/min.
Drehzahlbereich	0 – 750 U/min.
Verfahrweg (X- / Z-Achse)	400 / 320 mm
Leistung (Spindel/Gesamt)	4 / 7 kW
Nennleistung	3 kW
Elektrischer Anschluss	400 V / 16 A
Abmessungen (BxTxH)	2160 x 1300 x 1570 mm
Gewicht	1300 kg

Download

Unser aktuelles Datenblatt zum Herunterladen und Ausdrucken.

Vorteile

Präzision in OEM-Qualität

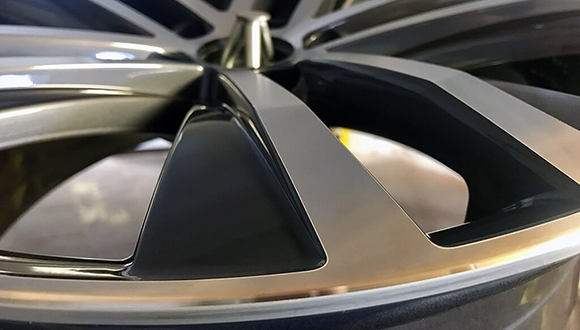

Mit dem WHEEL DIAMOND CUTTER DC-28 produzieren Sie glanzgedrehte Flächen in Originalqualität.

Auch komplizierte Felgenformen und Tiefbettfelgen können mit dieser CNC-Drehmaschine bearbeitet werden. Über die innovative 3D-Sensorerfassung der Felgenoberfläche können selbst schwierige Bereiche, wie z.B. Stufen und enge Radien, einfach und präzise erfasst werden.

Die innovative Messkurvenoptimierung unserer CNC-Bearbeitungssoftware sorgt für beste Ergebnisse im Bearbeitungsprozess.

Durch den exakt mess- und einstellbaren Materialabtrag ab 0,01 mm werden die Felgenformen in bestmögliche Oberflächenqualität reproduziert.

Effizienz im Reparaturablauf

Die Automatisierung von Abläufen vereinfacht und beschleunigt die Felgenbearbeitung erheblich und ermöglicht eine Maschinenproduktivität von ca. 4 – 7 Felgen pro Stunde.

Zu den Leistungsmerkmalen des WHEEL DIAMOND CUTTER DC-28 gehören die exakte und automatische Sensorerfassung der Felgenform, mit flexiblen Speichermöglichkeiten der Messdaten, eine automatisierte Messkurvenoptimierung mit nur einem Tastendruck und Zusatzfunktionen zur individuellen Randbearbeitung, sowie eine vollautomatische Mehrfachbearbeitung der Felge zur Optimierung des Schnittzeiten.

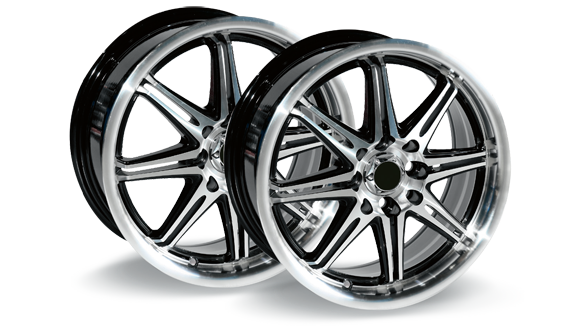

Mit dieser CNC-Felgendrehmaschine können Aluminiumfelgen mit einem Durchmesser von 12 - 28 Zoll bearbeitet werden.

Intuitives Benutzerinterface

Anwenderfreundlichkeit und Bedienkomfort zeichnen den WHEEL DIAMOND CUTTER DC-28 aus. Bei der Entwicklung haben wir den Fokus bewusst auf die intuitive Bedienbarkeit und schnelle, logische Abläufe gelegt.

Die klar strukturierte Menüführung der CNC-Bearbeitungssoftware, mit selbsterklärenden Symbolen, führt den Anwender einfach und komfortabel durch den Bearbeitungsprozess. Es sind keine Vorerfahrungen aus dem Bereich der Zerspanungstechnik erforderlich.

Einmal eingemessene Felgenformen können nach individueller Sortierung gespeichert und jederzeit wieder genutzt werden. So werden zusätzlich die Rüstzeiten reduziert und die Effizienz bei der Felgeninstandsetzung gesteigert.

Zertifikat zur Felgenbearbeitung

Die neue Dokumentationsfunktion unserer CNC-Drehmaschine revolutioniert die Arbeitsweise im Bereich der Felgenbearbeitung. Dank der integrierten Zertifikatfunktion können Anwender nun auf Knopfdruck ein auftragsbezogenes Bearbeitungszertifikat für jede Felge erstellen. Diese Zertifikate enthalten wichtige Daten wie Mess- und Bearbeitungsdaten, Fahrgestellnummer und amtliches Kennzeichen, was die Dokumentation und Qualitätssicherung erheblich verbessert.

Darüber hinaus können die Zertifikate individuell für Sie angepasst werden, indem das eigene Logo und Geschäftsdaten integriert werden. Diese Personalisierungsfunktion stärkt die Markenidentität und das Kundenvertrauen, was diese Funktion zu einem unverzichtbaren Werkzeug in der CNC-Felgenbearbeitung macht.

Gezielte Bearbeitung der Felgenrandzone

Der Wheel Diamond Cutter DC-28 ermöglicht die präzise und individuelle Bearbeitung der Felgenrandzone und ist dadurch ideal für unterschiedlichste Schadensbilder und Anforderungen. Die intuitive Bedienung erlaubt es den Anwendern, den Bearbeitungsprozess mit nur wenigen Klicks anzupassen, was die Benutzerfreundlichkeit signifikant erhöht.

Der Schlüsselvorteil des DC-28 liegt in seiner Fähigkeit, optimale Ergebnisse bei minimalem Materialabtrag zu erzielen. Diese Effizienz trägt wesentlich zur Reduzierung der Reparaturzeiten bei und steigert dadurch die Produktivität. Mit dem DC-28 wird somit eine effektivere und wirtschaftlichere Bearbeitung von Felgen ermöglicht, ein klarer Vorteil für jeden Betrieb in der CNC- Felgenbearbeitung.

Schulung & Support

Für die optimale Eingliederung der neuen Reparaturverfahren in den laufenden Werkstattbetrieb unterstützen wir Sie mit unserem Schulungs- und Supportangebot.

Im Rahmen unserer ziel- und praxisorientierten Inhouse-Schulungen schulen wir Ihre Mitarbeiter direkt bei Ihnen vor Ort. Wir bieten Betriebsschulungen im Bereich CNC-Felgeninstandsetzung, Felgenlackiertechnik und Pulverbeschichtung. Auf Wunsch können Sie unseren Trainer auch für individuelle Schulungsthemen und die Nachschulungen von neuen Mitarbeitern zum Tagessatz buchen.

Damit es immer reibungslos läuft, unterstützen wir Sie mit unserem begleitenden Support im Bereich der Geräte-, Software- und Anwendungstechnik. Auf Wunsch können wir uns per Fernwartung direkt auf die Maschine schalten und Hilfestellung geben.

Anwendung

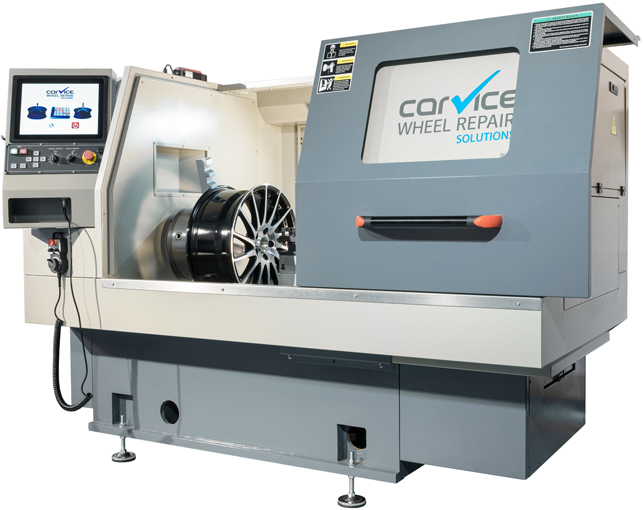

Der WHEEL DIAMOND CUTTER DC-28 ist eine innovative CNC-gesteuerte Felgenreparaturmaschine, speziell entwickelt für die Aufarbeitung und Veredelung von glanzgedrehten sowie lackierten oder gepulverten Aluminiumfelgen. Dieses System zeichnet sich durch seine Benutzerfreundlichkeit aus, die eine schnelle und effiziente Bearbeitung ermöglicht.

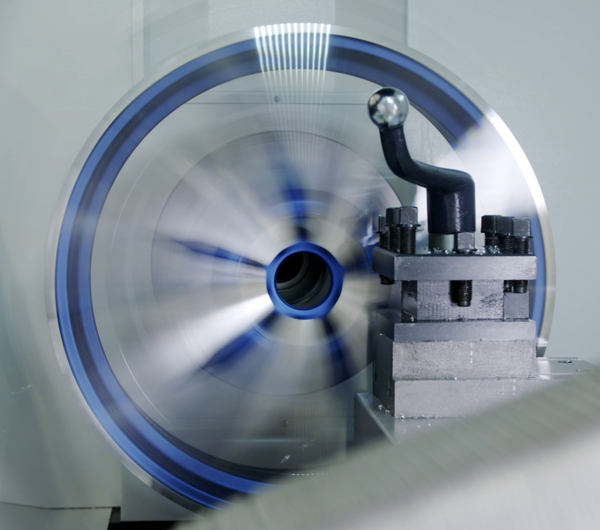

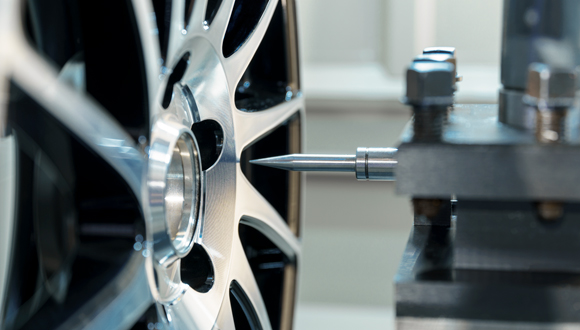

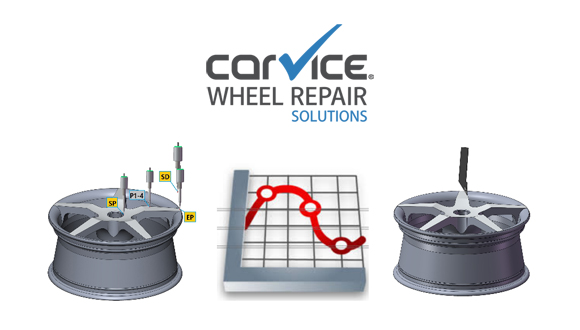

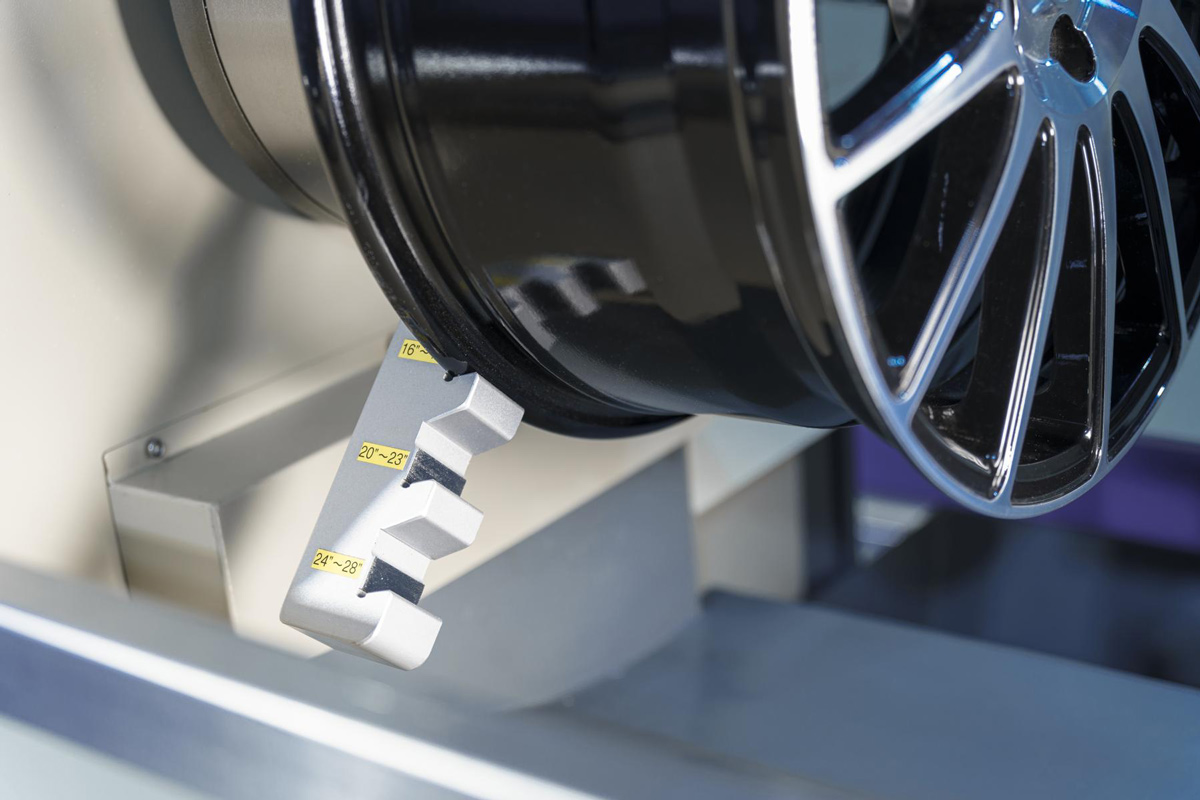

Die Felge wird in einer ergonomischen Arbeitshöhe sicher und verspannungsfrei im Präzisions-Sechsbackenfutter fixiert. Ein Mikro-3D-Tastsensor erfasst automatisch die Kontur der Felge innerhalb von nur 1-2 Minuten, wobei die Messdaten zur wiederholten Nutzung gespeichert werden können.

Per Knopfdruck lässt sich die erfasste Kontur für den Schneidprozess optimieren. Der WHEEL DIAMOND CUTTER DC-28 passt sich flexibel an unterschiedliche Schadensgrade an, indem er die individuelle Bearbeitung der Felgenrandzone ermöglicht. Die intuitive Steuerung des Bearbeitungsprozesses erfolgt mit wenigen Klicks, was die Bedienfreundlichkeit weiter erhöht.

Die CNC-gesteuerte Bearbeitung erfolgt automatisiert an der Vorderseite der Felge, wobei bereits Materialabträge ab 0,01 mm möglich sind. Über die Funktion zur vollautomatischen Mehrfachbearbeitung werden die Schnittzeiten nochmals reduziert.

Ein besonderes Feature ist die integrierte Zertifikatfunktion, mit der Anwender auf Knopfdruck Bearbeitungszertifikate erstellen können. Diese Zertifikate dokumentieren wichtige Daten wie Mess- und Bearbeitungsdaten sowie Fahrzeuginformationen, was die Qualitätssicherung deutlich verbessert.

Insgesamt bietet der WHEEL DIAMOND CUTTER DC-28 eine präzise, automatisierte Felgenbearbeitung, kombiniert mit Anwenderfreundlichkeit und hoher Wirtschaftlichkeit für die Felgeninstandsetzung.

Produktvideo

Produktvideo

Bezeichnung:	WHEEL DIAMOND CUTTER DC-28
Artikel-Nr.:	WHE40100
Thema:	Reparatur von glanzgedrehten Felgen

Auflösung:	HD 1920 x 1080 Pixel (1080p)
Videolänge:	2:15 Minuten

Anfrage

Telefonische Beratung
schnell und zielorientiert

+49 (0)4486 9383 170

Öffnungszeiten:
Mo. - Do.: 8 - 17 Uhr
Fr.: 8 - 15 Uhr

Frage zum Produkt
Sie haben eine Frage zu diesem Produkt oder benötigen eine Preisauskunft?

Häufig gestellte Fragen

Für welche Anwender ist das Gerät geeignet?

Der WHEEL DIAMOND CUTTER DC-28 ist für alle Unternehmen geeignet, die Felgen reparieren, beschichten oder veredeln, wie beispielsweise Lackierer, Pulverbeschichter, Reifenhändler, Smart-Repair und Kfz-Werkstätten, Fahrzeugaufbereiter sowie Unternehmen aus artverwandten Branchen.

Wie gliedert sich das Gerät in den bestehenden Arbeitsprozess ein?

Der WHEEL DIAMOND CUTTER DC-28 ist ein CNC-gesteuertes Reparatursystem für die fachgerechte Reparatur von glanzgedrehten Felgen und für die nachträgliche Veredelung von lackierten oder gepulverten Aluminiumfelgen mit glanzgedrehten Flächen. Anschließend sollten die bearbeiteten Flächen beschichtet oder versiegelt werden.

Was sind die Vorteile der CNC-Drehtechnik im Vergleich zur Felgenschleifmaschinen?

Mit der CNC-Drehtechnik werden die Oberflächen gezielt und präzise bearbeitet. Mit dem WHEEL DIAMOND CUTTER DC-28 ist bei der Oberflächenbearbeitung bereits ein Materialabtrag ab 0,01 mm möglich. Bei keinem anderen Reparaturverfahren für Aluminiumfelgen kann der gewünschte Abtrag vom Grundmetall so exakt bestimmt und begrenzt werden. Als Abfallprodukt entstehen nur Metallspäne, die sich einfach entsorgen lassen.

Die Rotationsschleiftechnik der Felgenschleif- und Poliermaschinen (wie z.B. Wheel Machine, Wheel Doctor etc.) ist vergleichsweise ungenau bei der Bearbeitung von Flächen und die Felgenspeichen werden im Randbereich sehr schnell rundgeschliffen. Zu dem verursacht das Schleifen und Polieren von Aluminiumfelgen gesundheitsschädliche und explosive Stäube, die wiederrum mit einer zusätzlichen EX-geschützten Schleifstaubabsaugung aufgefangen werden müssen.

Was sind die Vorteile des Mikro-3D-Tastsensors im Vergleich zum Laser bei der Konturenerfassung?

Der Mikro-3D-Tastsensor erfasst umlaufend um seinen winzigen Kugelmesskopf die Messdaten immer an der richtigen Position und kann diese Daten entsprechend verarbeiten. Die besonders feine Spitze des Mikro-Kugelmesskopfs hat nur einen Durchmesser von 1 mm und passt sich exakt an enge Radien und Stufen an. Zu beachten ist hierbei, dass größere Tastkugelköpfe ungeeignet sind, da sie im Bereich der engen Radien bauformbedingt ungenauer messen. Der Mikro-3D-Tastsensor kann bei Bedarf auch schräg gestellt werden, wie es oftmals bei der Konturenerfassung von Tiefbettfelgen erforderlich ist.

Die Lasermessung hat bei der Felgenbearbeitung eindeutige Schwächen. Die Konturenerfassung mittels Laser ist besonders bei Stufen und engen Radien sehr ungenau. Ein Laser lässt sich bei der Messung nicht schrägstellen.

Können die Messdaten der erfassten Felgenformen gespeichert und wiederverwendet werden?

Die Messdaten der Felgenformen können nach individueller Sortierung gespeichert und jederzeit wieder genutzt werden. Die auftragsbezogene Sicherung der Messdaten oder das Abspeichern nach Felgentyp oder KBA-Nummer ist problemlos möglich.

Können mit dem Gerät auch andere Bauteile bearbeitet werden?

Der WHEEL DIAMOND CUTTER DC-28 und unsere CNC-Bearbeitungssoftware sind speziell für die Bearbeitung von Aluminiumfelgen entwickelt worden. Andere Bauteile können damit nicht bearbeitet werden.

Wie lange dauert die Felgenbearbeitung mit dem Wheel Diamond Cutter?

Anwenderfreundlichkeit und Bedienkomfort zeichnen das System aus und bilden die Basis für eine hohe Wirtschaftlichkeit bei der Felgeninstandsetzung. Die klar strukturierte CNC-Bearbeitungssoftware, kombiniert mit den automatischen Prozessen der Konturenerfassung und Felgenbearbeitung, ermöglichen eine Maschinenproduktivität von ca. 4 - 7 Felgen pro Stunde.

Wie aufwendig ist die Inbetriebnahme des Geräts?

Die Maschine wird im Werk sorgfältig verpackt und in einer Palettenholzbox ausgeliefert. Das Transportgewicht beträgt ca. 1400 kg. Der Deckel und die Seitenwände der Holzkiste sind mit Sechskantschrauben verschraubt, die sich besonders schnell mit einem Schlagschrauber (Stecknuss 13 mm) demontieren lassen. Achten Sie bei der Demontage des Deckels und der Seitenwände darauf, dass die Maschine dabei nicht beschädigt wird.

Der Maschinensockel ist an vier Punkten mit der Palette verschraubt. Lösen Sie die vier Muttern (Schlüsselweite 24) und heben Sie die Maschine vorsichtig mit einem geeigneten Gabelstapler von der Palette. Beachten Sie den leicht versetzen Schwerpunkt beim Anheben. Montieren Sie im angehobenen Zustand die mitgelieferten Maschinenfüße ordnungsgemäß an den Punkten, an denen die Maschine an der Palette verschraubt war. Zusätzlich wird auf der Geräteseite mit dem Backenfutter, auf der Rückseite ein weiterer Schraubfuß montiert. Insgesamt werden fünf Schraubfüße benötigt.

Die Maschine am Aufstellungsort abstellen und vierseitig in Waage ausrichten. Abschließend alle fünf Schraubfüße nochmals auf festen Sitz kontrollieren und ggf. nachziehen.

Bei Bedarf kann die Drehmaschine auch nachträglich mit einem Handhubwaagen und ausreichend dimensionierten Kanthölzern umgestellt werden.

Welche Anschlüsse benötigt das Gerät?

Elektrischer Anschluss: 400 V / 16 A / CEE Stecker

*Leasingbeispiel: 72 Monate Laufzeit, ohne Anzahlung, 10% Restwert zzgl. MwSt. und Fracht.
